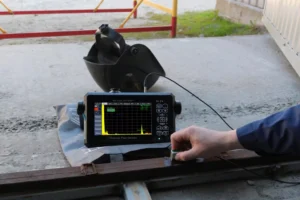

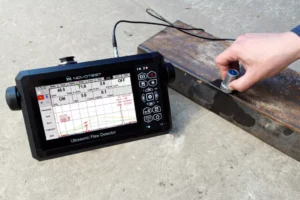

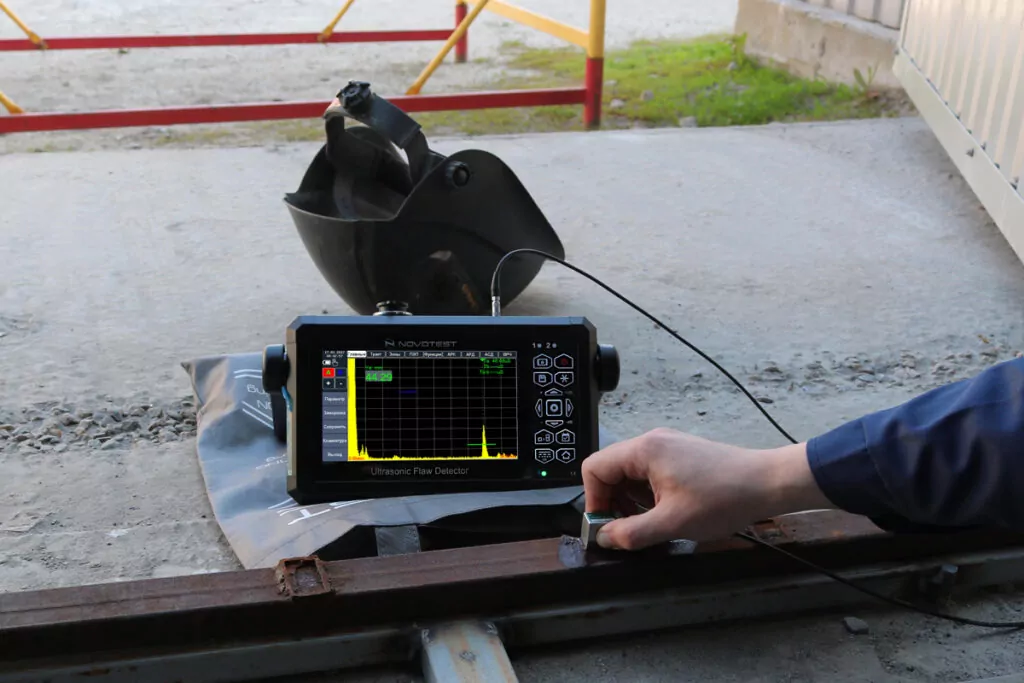

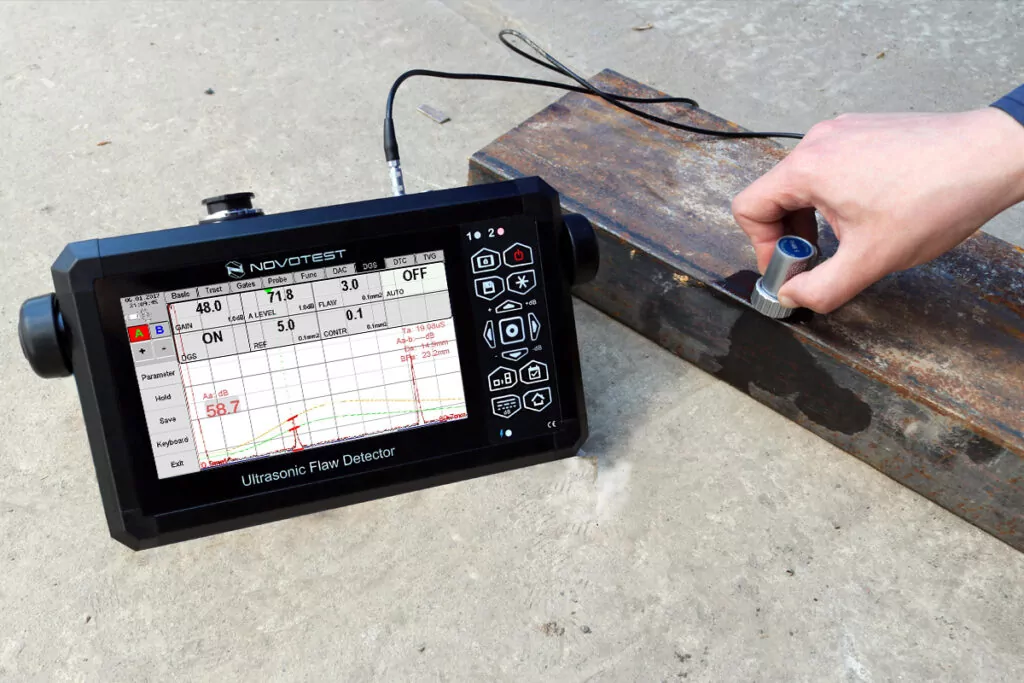

Alat Pendeteksi Keretakan Ultrasonik NOVOTEST UD3701

Alat Pendeteksi Keretakan Ultrasonik NOVOTEST UD3701

Alat Pendeteksi Keretakan Ultrasonik NOVOTEST UD3701 adalah alat pendeteksi keretakan suatu lapisan objek keras atau material yang dapat memberikan keefektifan kepada pengguna dalam setiap pemakaiannya.

Description

Alat Pendeteksi Keretakan Ultrasonik NOVOTEST UD3701 adalah alat pendeteksi keretakan suatu lapisan objek keras atau material yang dapat memberikan keefektifan kepada pengguna dalam setiap pemakaiannya karena alat ini mempunyai rentang frekuensi dengan terus disesuaikan dari 0,2 hingga 10MHz. Alat pendeteksi ini telah menggunaka teknologi gelombang ultrasonik dalam pengujiannya sehingga alat dapat dengan mudah digunakan dan akan sangat memudahkan pengguna dalam setiap melakukan pengujian keretakan suatu lapisan tersebut.

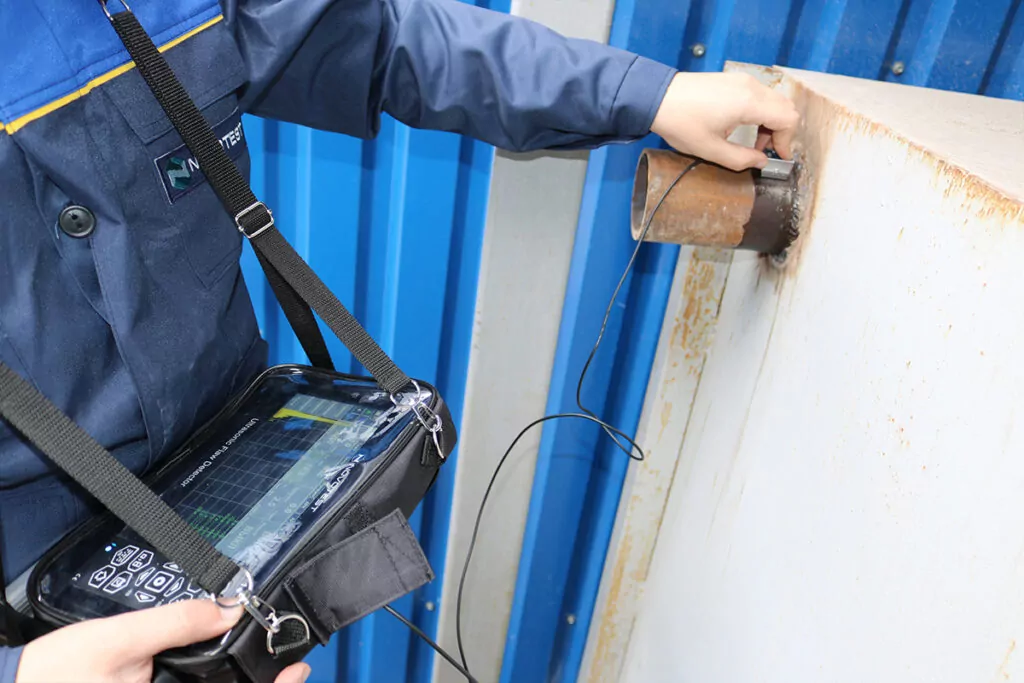

Alat pendeteksi keretakan ultrasonik ini banyak digunakan dalam bidang konstruksi guna menguji tingkat keretakan pada bahan material seperti baja, besi, aluminium, dll sebelum digunakan. Alat pendeteksi keretakan ultrasonik ini juga lengkap dengan tampilan layar LCD yang dapat menampilkan hasil pengujian dengan jelas sehingga dapat sangat memudahkan pengguna dalam setiap melakukan pembacaan hasil pengujian tersebut.

Fitur Alat Pendeteksi Keretakan Ultrasonik NOVOTEST UD3701 :

  1. Dua gerbang yang dikontrol secara independen (A dan B)
  2. Konstruksi otomatis atau manual dari kurva TCG (32 poin)
  3. Dua jenis representasi sinyal: deteksi dan radio
  4. Membangun dan menangani A, B scan
  5. Mode: amplop, pembekuan dan tampilan balok

Spesifikasi Alat Pendeteksi Keretakan Ultrasonik NOVOTEST UD3701 :

  • Kisaran kedalaman terukur (baja), mm : 6000
  • Rentang kendali gain : 100 dB dalam 0,1 dB
  • Penyesuaian sementara gain (TCG) : berkisar hingga 70 dB, dengan konstruksi kurva dengan 32 titik kontrol
  • dimasukkan secara manual atau dari reflektor kontrol
  • Pemeriksa : dapat disesuaikan, dengan amplitudo 350 V, dengan panjang variabel dari 12,5 hingga 500 n,
  • peningkatan 12,5 ns
  • Ingatan :
    • konfigurasi dengan A-scan (B-scan), membatasi ukuran SD-card
    • protokol kontrol (amplop sinyal, pengukuran, parameter perangkat, tanggal, waktu dan nama protokol), batasi
  • ukuran kartu SD
  • Zona kontrol : dua zona independen, mulai dan ubah lebar seluruh rentang sapuan
  • Antarmuka : Bluetooth, kartu SD
  • Spesifikasi rinci Ultrasonic Flaw Detector NOVOTEST UD3701
  • Pindai
    • min.: 0 – 6 μs
    • maks.: 0 – 1000 μs
    • langkah – 25 ns
  • Eksposisi
    • dari 0 μs hingga 1000 μs
    • langkah – 25 ns
  • MAX panjang material yang diuji : hingga 6000 mm (mode gema)
  • Kisaran kecepatan : 1000 – 9999 m / dtk
  • Eksposisi dalam prisma
    • 0 – 100 μs
    • langkah – 25 ns
  • Pembasahan : 50 Ohm
  • Input impedansi : 50 Ohm / 600 Ohm
  • Probe pulsa : Pulsa RF dengan amplitudo 100, 200 atau 300V,
  • Dengan panjang variabel dari 25 hingga 500 ns, langkah – 25 ns
  • Frekuensi pengulangan SP secara otomatis dikendalikan dari 10 hingga 100Hz
  • Amplifier Wideband 0.4-20 MHz (-6 dB)
  • Dapatkan rentang kendali 115 dB, langkah – 1 dB

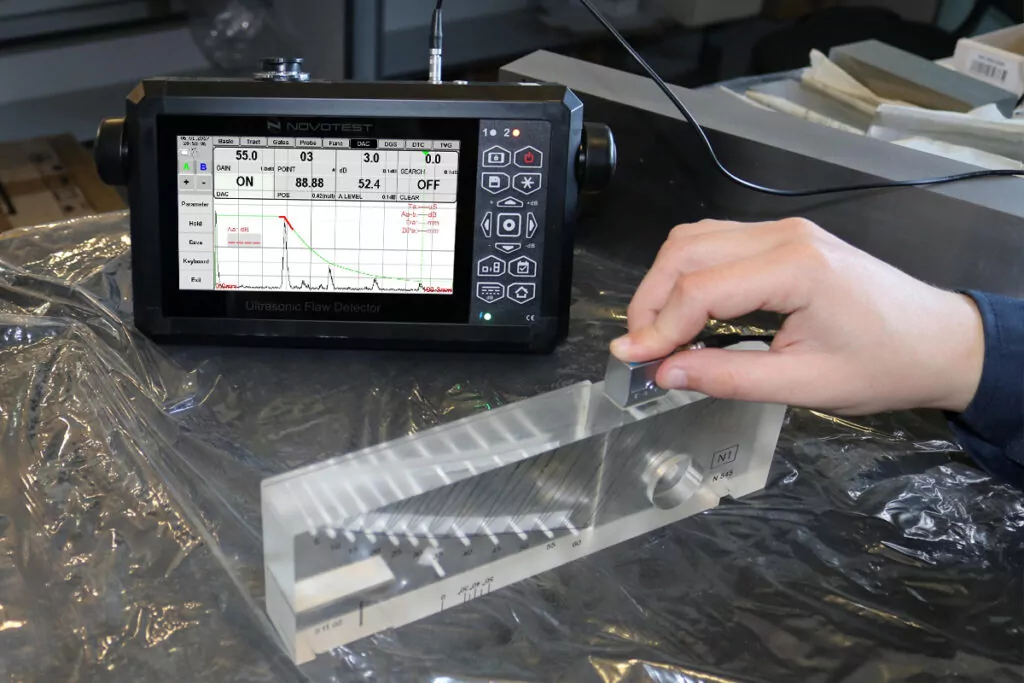

  • Penguatan kontrol waktu (TCG) berkisar hingga 70 dB, 12 dB / μs dengan konstruksi kurva melalui 16 titik referensi, dimasukkan dengan tangan atau oleh reflektor kontrol
  • Amplitude-Distance curve menggambar melalui 16 poin, tinggi disesuaikan
  • Deteksi gelombang setengah positif atau negatif, lengkap, sinyal radio (di semua rentang pemindaian), B-scan
  • Memotong dikompensasi, 0 – 90% dari tinggi layar
  • Kontrol zona dua area independen, awal dan lebar berubah pada semua rentang pemindaian; tingkat batas ditetapkan dari 0 hingga 100% tinggi tampilan; logika individu dari cacat deteksi.

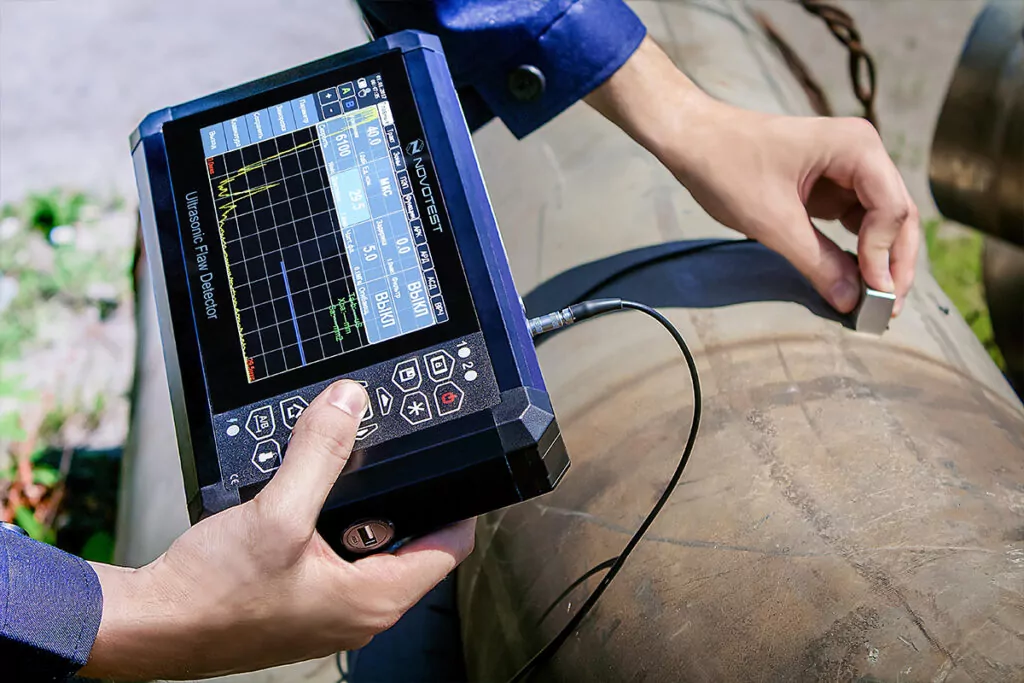

  • Alarm otomatis cacat logika cahaya dari cacat deteksi di zona untuk setiap zona secara individual dan suara defek deteksi logika individu di zona tersebut
  • Pengukuran interval waktu dari 0 ke sinyal pertama di zona atau di antara sinyal di zona ke depan atau ke sinyal maksimum
  • Pengukuran amplitudo
    • dalam dB relatif terhadap tingkat ambang di zona;
    • dalam dB relatif terhadap sinyal referensi;
    • dalam dB relatif terhadap kurva amplitudo-jarak.

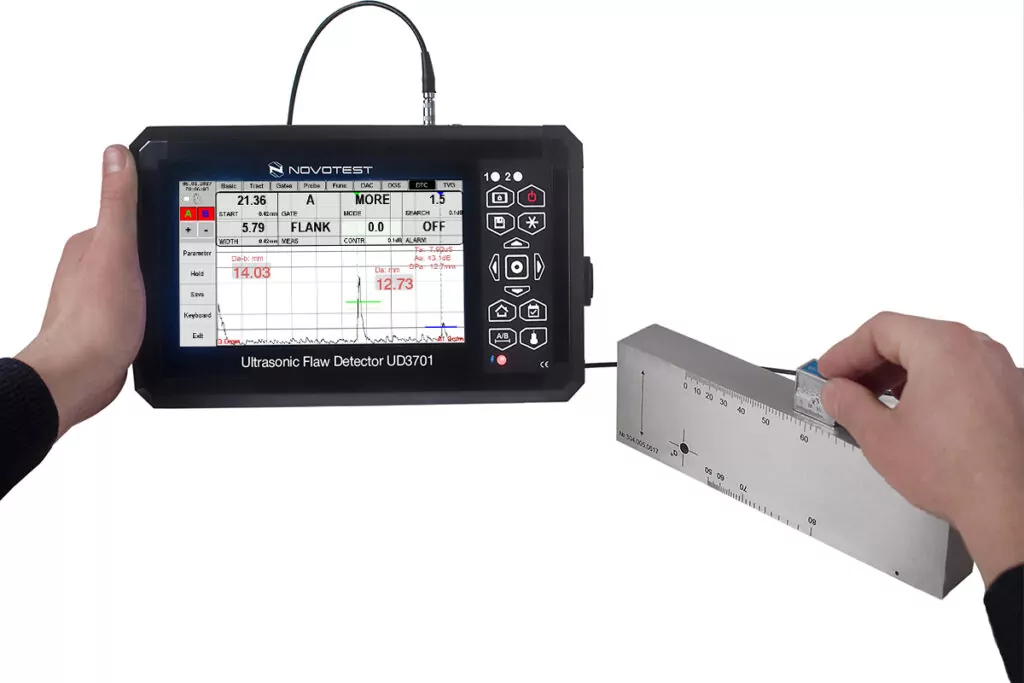

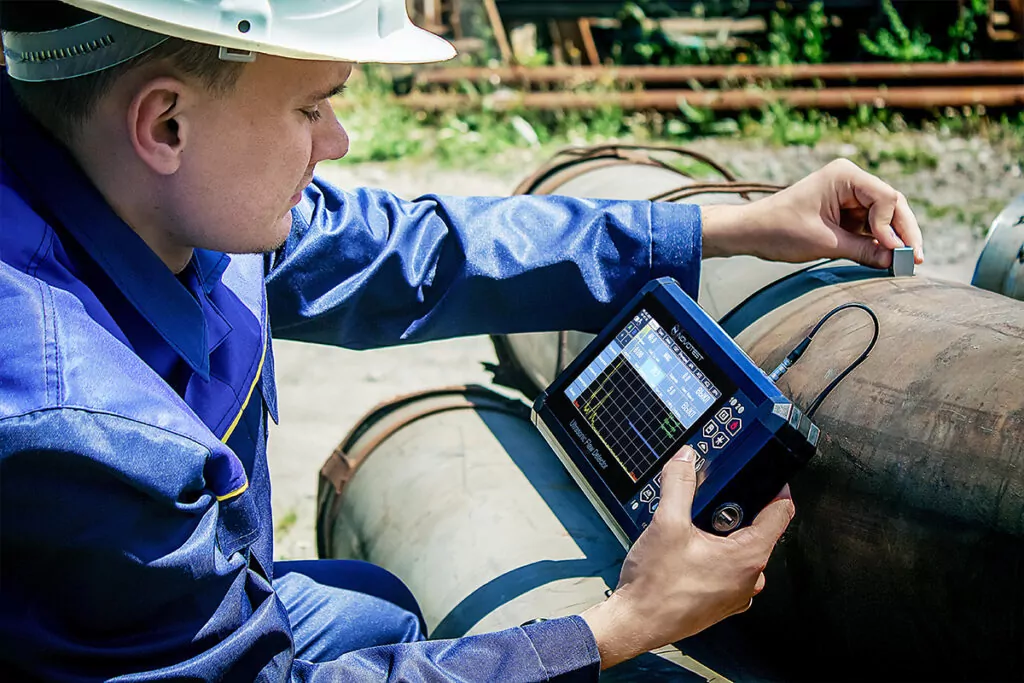

  • Tampilan Berwarna, TFT 320 x 240 piksel 135 x 100 mm.
  • Ingatan Terbatasnya kapasitas kartu SD
  • Antarmuka USB, Bluetooth (opsional)
  • Konektor probe 2 Lemo
  • Baterai Li-on 4-7 a / jam
  • Daya tahan baterai
    • hingga 10 jam dengan baterai 4000 a / jam
    • hingga 24 jam dengan baterai 6600 a / h (opsional)
  • Catu daya eksternal : catu daya 220V, 50Hz AC
  • Tegangan suplai : 15V 2A
  • Kisaran suhu operasi : dari -30º C hingga +55 ° C
  • Dimensi (H x W x L)
    • 140 mm x 210 mm x 55 mm dengan baterai standar (4000 a / h)
    • 140 mm x 210 mm x 85 mm dengan baterai 6600 a / h (opsional)
  • Berat
    • 1,7 kg dengan baterai standar (4000 a / h)
    • 2,7 kg dengan baterai 6600 a / h (opsi)
