Ultrasonic Flaw Detector NOVOTEST UD2303

Ultrasonic Flaw Detector UD2303 adalah versi ringkas dari detektor cacat industri dengan serangkaian fungsi dan mode yang dirancang untuk menyederhanakan proses rutin kontrol kualitas produk sebanyak mungkin. Casing paduan aluminium yang tahan goncangan dengan baterai besar akan memberikan masa pakai perangkat yang lama dan kemampuan untuk digunakan dalam kondisi buruk.

Kategori:

Produk Deksripsi

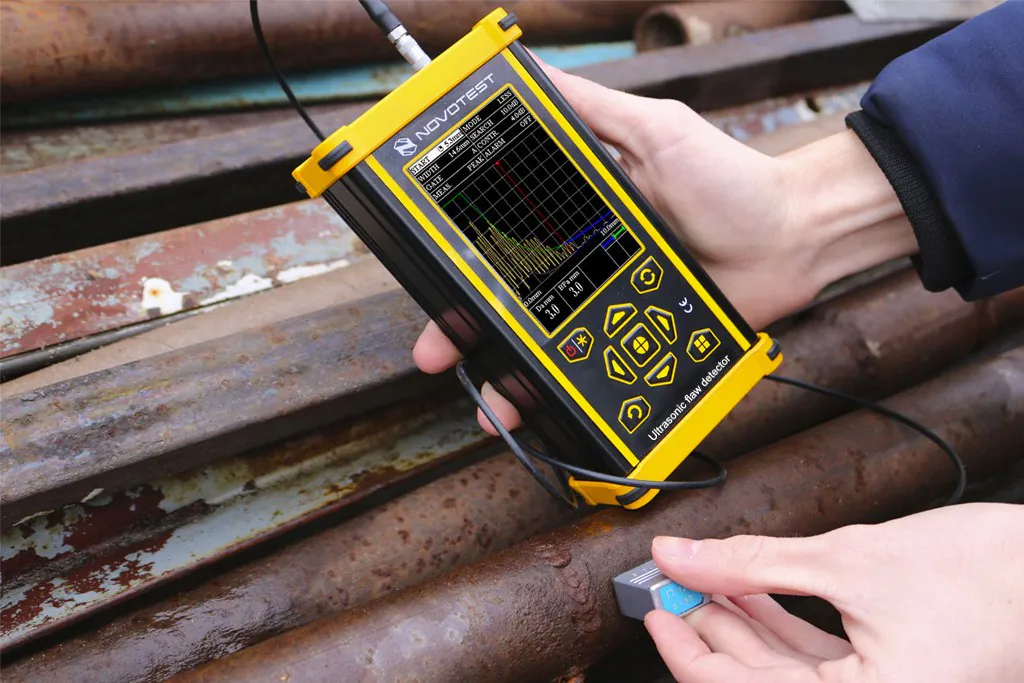

Ultrasonic Flaw Detector NOVOTEST UD2303 dirancang untuk mengontrol kualitas produk yang terbuat dari berbagai bahan, termasuk: logam, plastik, kaca, bahan komposit dan lain-lain. Fungsi perangkat adalah memeriksa kontinuitas bahan dan mengidentifikasi tempat-tempat inkonsistensi, mencari korosi tersembunyi, retakan dan lainnya cacat internal oleh bahan yang tercantum di atas.

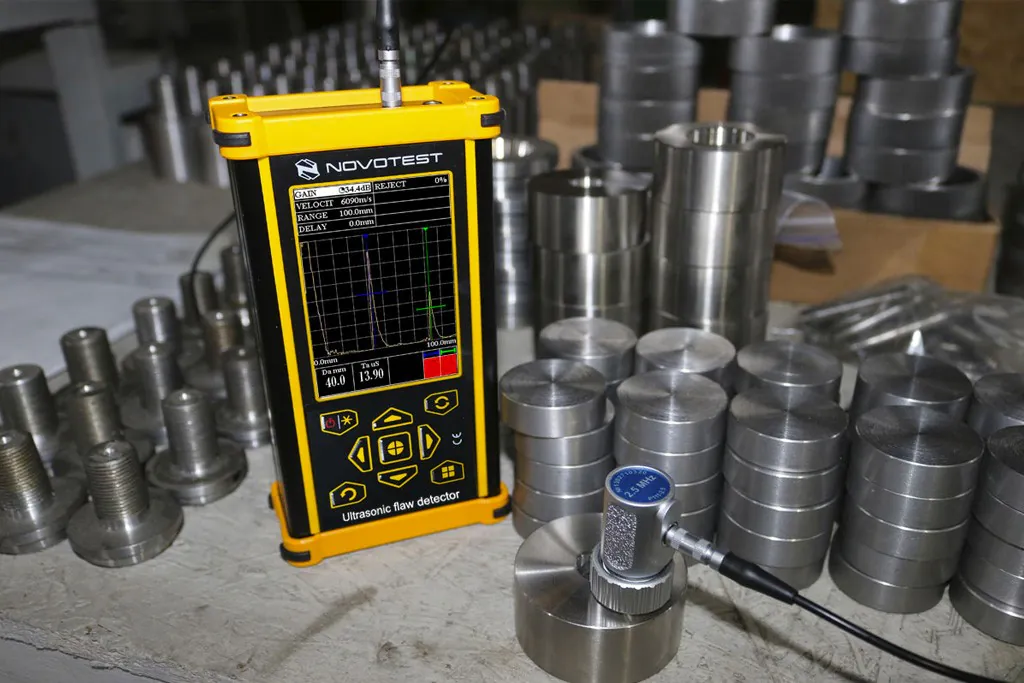

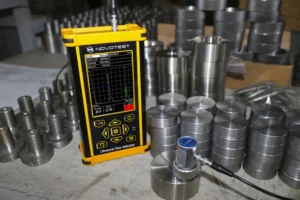

Ultrasonic Flaw Detector menyediakan pengukuran ketebalan berbagai produk, struktur dan mampu melakukan pemeriksaan lapisan yang dilas, yang akan berguna baik pada tahap produksi antara dan pemeriksaan produk setengah jadi yang masuk. Mengingat ukuran kecil, namun alat uji kecacatan ultrasonik NOVOTEST UD2303 ini lebih unggul dari rekan-rekannya yang lebih besar.

Fitur NOVOTEST UD2303:

Mempertimbangkan kebutuhan pelanggan dengan bekerja dengan detektor cacat dari berbagai merek dan fungsional, akan berguna untuk mendapatkan fungsi dan metode kontrol baru di perangkat UD2303.

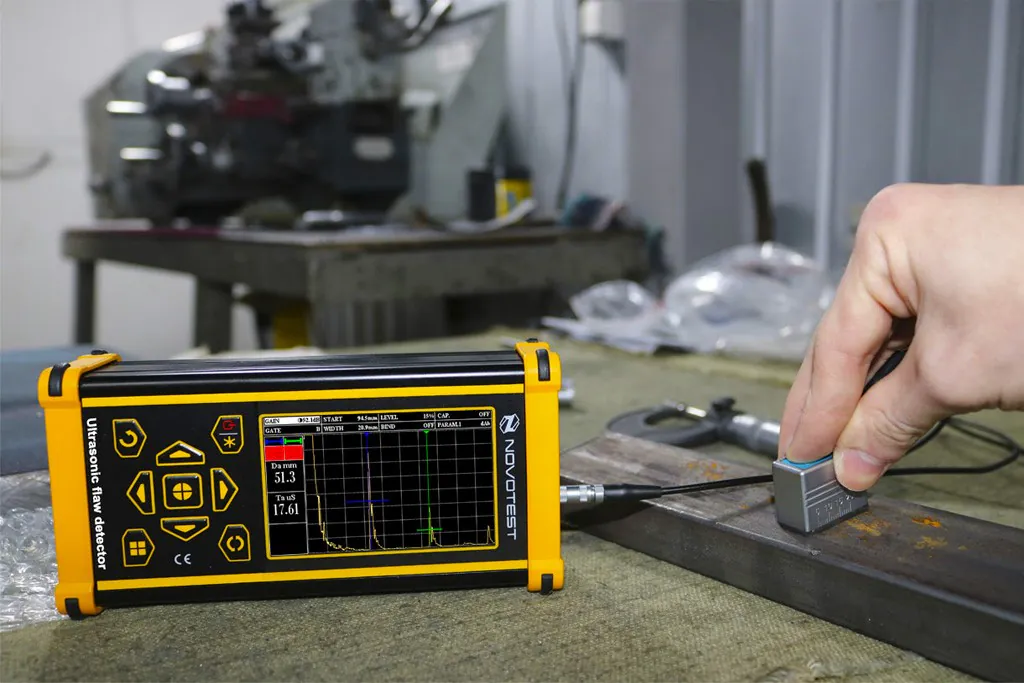

  • Mode inspeksi baru sambungan las produk sesuai standar American Welding Society (The American Welding Society Structural Welding Code bagian D1.1). Kontrol semi-otomatis dan perhitungan perangkat nilai, pengiring suara ketika tingkat penolakan terlampaui.
  • Menginginkan stabilitas sinyal maksimum dengan algoritma rata-rata cepat.
  • Akurasi pengukuran tinggi karena peningkatan frekuensi pengambilan sampel sinyal hingga 200 MHz.
  • Sistem pengukuran dalam mm dan sistem imperial – inci.
  • Masa pakai baterai perangkat yang lama – hingga 10 jam (hingga 20 jam dengan pesanan khusus).

Spesifikasi Ultrasonic Flaw Detector NOVOTEST UD2303:

Rentang frekuensi operasi 1 hingga 10,0 MHz
Rentang interval waktu yang diukur (durasi pemindaian) 6 hingga 1000 s
Rentang kecepatan 1000 – 9999 m / dtk
Kesalahan interval waktu pengukuran Tidak melebihi ± 0,025 s
Kesalahan pengukuran maksimum yang diizinkan dari amplitudo sinyal pada input penerima dalam kisaran dari 0 hingga 110 dB Tidak melebihi ± 0,5 dB
Rentang penguatan pengujian 126 dB
Rata-rata dari jumlah awal 1 sampai 128
Rentang variasi penyesuaian sensitivitas temporal (TVG) 1-40 dB
Jumlah titik kontrol TVG 16
Durasi dorongan eksitasi ke beban Dari 12,5 hingga 0,5 s
Rentang pemindaian Dari 8 hingga 250 s (500 dan lebih banyak dengan pesanan khusus)
atau dari 0,48mm hingga 1500mm (dalam Baja V=6000m/s) (3000m dan lebih dengan pesanan khusus)
Rentang bentang penundaan 0 hingga 1000 s
Rentang interval waktu pengukuran 8 hingga 250 s (500 dan lebih banyak dengan pesanan khusus)
Pengaturan penundaan di prisma transduser 0 hingga 15 s
Penyimpangan amplitudo sinyal input dalam kisaran 10 hingga 100% dari tinggi layar tidak lebih dari 1 dB
Pengaturan penundaan di prisma probe 0 hingga 15 s
Automatic signaling of defects (ASD) Dua-zona
Deteksi sinyal Setengah gelombang positif, mode radio
Mode operasi DAC, TVG, DGS, AWS, AFS, ASD
Menu bahasa  Inggris dan Rusia
Dimensi (P * T * L) 165x90x50 mm
Sumber daya Built-in Li-ion Battery
Waktu kerja terus menerus, tidak kurang dari  8 jam
Kisaran suhu pengoperasian untuk unit elektronik, ° C -20 hingga +40 ° C
Kelembaban udara 98%, pada 35 °С
Berat 500 gr
