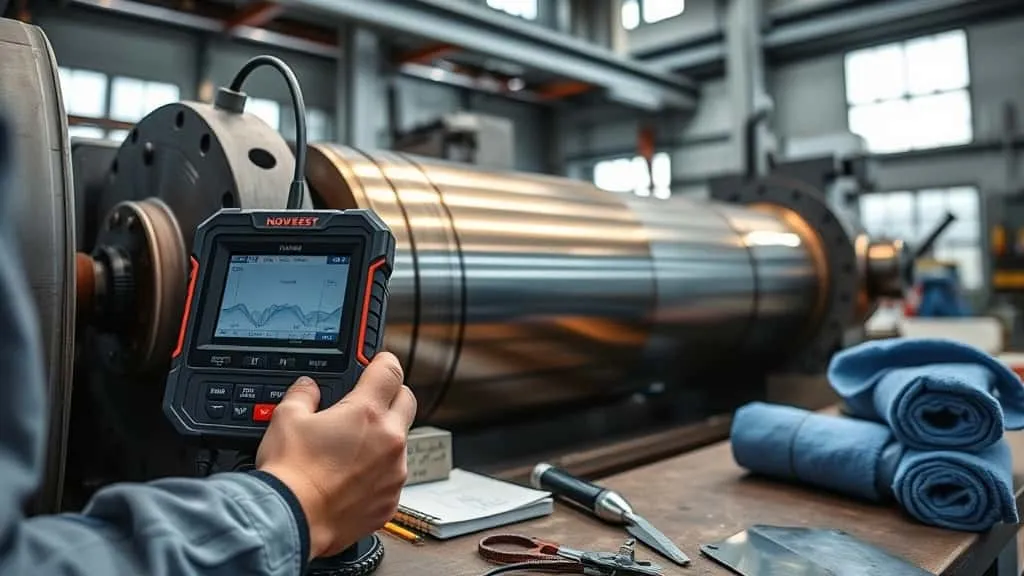

Peran Ultrasonic Thickness Gauge untuk Hard Facing & Recondition Shaft

Dalam dunia industrial maintenance, kualitas proses hard facing dan recondition shaft sangat menentukan keandalan dan umur komponen. Ketebalan lapisan hard facing yang tidak seragam, kalibrasi alat ukur yang salah, dan minimnya dokumentasi quality control (QC) merupakan masalah klasik yang sering kali berujung pada rework, pemborosan material, dan kegagalan dini komponen di lapangan. Di sinilah peran ultrasonic thickness gauge (UTG) sebagai alat non-destructive testing (NDT) utama menjadi krusial. Artikel ini akan membahas secara komprehensif bagaimana UTG, khususnya Novotest UT-1M, berperan strategis dalam quality control hard facing dan recondition shaft. Anda akan mempelajari prinsip kerja, tantangan pengukuran, panduan kalibrasi, hingga workflow QC terintegrasi yang sesuai dengan standar internasional.

1. Mengapa Ultrasonic Thickness Gauge Penting untuk Hard Facing & Recondition Shaft?
   1. Dampak Pengukuran Tidak Akurat pada Kualitas Hard Facing
2. Dasar-dasar Ultrasonic Thickness Gauge: Prinsip Kerja dan Parameter Kunci
   1. Pemilihan Frekuensi Probe untuk Hard Facing dan Shaft
3. Tantangan Pengukuran pada Hard Facing: Atenuasi, Kekasaran Permukaan, dan Kalibrasi
   1. Pengaruh Kecepatan Suara pada Hard Facing Alloy vs Base Metal
4. Panduan Kalibrasi UTG untuk Hard Facing dengan Novotest UT-1M
   1. Langkah Kalibrasi Langkah-demi-Langkah
   2. Memaksimalkan Fitur B-Scan dan Automatic Defect Alarm
5. Workflow QC Terintegrasi: Dari Pekerjaan Awal hingga Inspeksi Akhir
   1. Pre-Weld Surface Preparation dan Baseline Measurement
   2. In-Process Build-Up Verification
   3. Post-Machining Final Acceptance
6. Dokumentasi dan Kepatuhan: Memanfaatkan NOVOTEST Lab App untuk ISO 9001
   1. Membuat Laporan PDF Otomatis dengan Data GPS dan Foto
   2. Integrasi dengan Sistem Manajemen Mutu Perusahaan
7. Troubleshooting: Mengatasi Masalah Umum Pengukuran dan Cacat Hard Facing
8. Langkah Selanjutnya untuk Peningkatan QC Hard Facing dan Shaft Recondition
9. Referensi

Mengapa Ultrasonic Thickness Gauge Penting untuk Hard Facing & Recondition Shaft?

Ultrasonic thickness gauge adalah alat NDT yang sangat diperlukan untuk memverifikasi ketebalan lapisan hard facing serta memastikan kualitas hasil recondition shaft. Tanpa pengukuran yang akurat, risiko kelebihan atau kekurangan material sangat tinggi, yang berakibat pada kerugian finansial dan operasional. Metode destruktif seperti pemotongan sampel tidak praktis dan memakan biaya, sedangkan UTG menawarkan solusi non-destruktif yang cepat, andal, dan dapat diulang.

Kepercayaan terhadap hasil pengukuran UTG sangat bergantung pada kalibrasi yang tepat. Sebagaimana dinyatakan dalam whitepaper dari Evident Scientific, “Akurasi setiap pengukuran ultrasonik hanya sebaik akurasi dan ketelitian kalibrasi yang dilakukan pada gauge tersebut” ^[1]. Standar internasional ISO 16809:2017 juga menegaskan bahwa sistem pengukuran harus dikalibrasi pada sampel atau blok referensi yang representatif terhadap objek yang diukur, dengan dimensi, material, dan struktur yang sebanding ^[2]. Hal ini menjadi landasan utama dalam penerapan UTG untuk hard facing.

Dampak Pengukuran Tidak Akurat pada Kualitas Hard Facing

Kesalahan pengukuran ketebalan pada hard facing menimbulkan masalah serius. Jika lapisan terlalu tipis, komponen rentan aus dan gagal lebih awal. Sebaliknya, jika terlalu tebal, terjadi pemborosan material dan waktu machining. Kedua kondisi ini menurunkan efisiensi operasional dan meningkatkan biaya perbaikan.

Penelitian dari NDE India 2019, yang dipresentasikan di konferensi Bhabha Atomic Research Centre dan L&T Valves, memberikan wawasan penting. Studi ini menemukan bahwa “being weld structure, ultrasound attenuate fast in hard-surfacing,” yang berarti sinyal ultrasonik melemah lebih cepat pada struktur las ^3]. Temuan lain yang sangat relevan adalah bahwa [blok kalibrasi harus “acoustically similar and shall go through same manufacturing cycle including post weld heat treatment, if any” ^3]. Jika [blok kalibrasi tidak mewakili kondisi aktual, hasil pengukuran menjadi tidak dapat diandalkan. Inilah akar dari banyaknya masalah pengukuran yang tidak akurat di lapangan.

Dasar-dasar Ultrasonic Thickness Gauge: Prinsip Kerja dan Parameter Kunci

Prinsip kerja ultrasonic thickness gauge didasarkan pada metode pulse-echo. Gauge mengirimkan gelombang ultrasonik melalui material, kemudian mengukur waktu yang diperlukan gelombang untuk memantul kembali dari sisi belakang material. Ketebalan dihitung menggunakan rumus: T = V x (t/2), di mana T adalah ketebalan, V adalah kecepatan suara material, dan t adalah waktu tempuh pulang-pergi.

Pemilihan frekuensi probe sangat mempengaruhi hasil pengukuran. Menurut Evident Scientific, untuk material heterogen seperti hasil las, penggunaan probe dual-element dengan frekuensi 2.25–5 MHz seringkali optimal untuk mengatasi atenuasi dan kekasaran permukaan ^[1]. Frekuensi yang lebih rendah memberikan penetrasi lebih dalam, sementara frekuensi lebih tinggi memberikan resolusi lebih baik pada lapisan tipis. ISO 16809:2017 juga merekomendasikan penggunaan instrumen dengan tampilan A-scan untuk material komposit guna memastikan gema yang tepat dipilih untuk pengukuran ketebalan ^[2].

Pemilihan Frekuensi Probe untuk Hard Facing dan Shaft

Untuk pengukuran pada hard facing dan shaft, trade-off antara resolusi dan penetrasi harus dipertimbangkan. Lapisan hard facing yang relatif tipis (1–10 mm) membutuhkan probe dengan frekuensi yang cukup tinggi untuk resolusi yang baik, namun atenuasi yang tinggi pada struktur las perlu dikompensasi. Probe dual-element 5 MHz sering menjadi pilihan serbaguna untuk rentang 0.5 mm hingga 500 mm pada baja, seperti yang dimungkinkan dengan pengaturan gain yang memadai. Penelitian NDE India 2019 juga menyoroti penggunaan probe fokus untuk overlay tipis, di mana ukuran diameter berkas efektif menjadi penting untuk sizing cacat ^[3].

Tantangan Pengukuran pada Hard Facing: Atenuasi, Kekasaran Permukaan, dan Kalibrasi

Pengukuran ultrasonic pada hard facing menghadirkan tantangan unik yang jarang ditemui pada material baja homogen. Tiga tantangan utama adalah atenuasi akustik yang tinggi, permukaan yang kasar, dan kebutuhan akan blok kalibrasi yang benar-benar representatif.

Sebagaimana dikonfirmasi oleh NDE India 2019, struktur weld-deposited menyebabkan atenuasi gelombang ultrasonik lebih cepat jika dibandingkan dengan material dasar yang ditempa ^[3]. Permukaan manik las yang kasar juga dapat menyebabkan kehilangan kopling dan hamburan sinyal. ISO 16809:2017 secara eksplisit menyatakan bahwa untuk material yang menghasilkan gema tambahan selain gema dinding belakang, diperlukan instrumen dengan tampilan A-scan untuk memilih gema yang benar ^[2]. Whitepaper Evident juga menjelaskan bahwa pada material seperti baja tahan karat cor dan komposit, energi suara akan dihamburkan oleh batas butir atau serat, yang secara langsung mempengaruhi akurasi ^[1].

Pengaruh Kecepatan Suara pada Hard Facing Alloy vs Base Metal

Hard facing alloy memiliki kecepatan suara yang berbeda signifikan dari base metal. Misalnya, Stellite atau chromium carbide yang umum digunakan memiliki kecepatan suara yang berbeda dari baja karbon. Jika gauge dikalibrasi dengan kecepatan suara yang salah, hasil pengukuran pasti tidak akurat. Evident Scientific menekankan bahwa “kecepatan suara harus selalu diatur sesuai dengan material yang diukur” ^[1]. Lebih lanjut, NDE India 2019 menegaskan bahwa blok referensi harus dibuat dari material yang akustiknya mirip dan melalui siklus manufaktur yang sama dengan objek yang akan diperiksa ^[3]. Ini berarti blok kalibrasi harus dibuat dari hard facing alloy yang sama dan diendapkan pada base metal yang sama, bukan dari blok baja standar.

Panduan Kalibrasi UTG untuk Hard Facing dengan Novotest UT-1M

Novotest UT-1M adalah alat ukur ketebalan ultrasonik yang dirancang untuk menangani tantangan pengukuran pada hard facing. Dengan rentang pengukuran 0.45–1500 mm untuk baja dan akurasi ±(0.01T+0.05) mm, UT-1M menawarkan fitur-fitur kunci seperti penyesuaian gain ±20 dB, mode B-scan untuk visualisasi profil, dan alarm cacat otomatis ^[4]. Fitur-fitur ini sangat relevan untuk mengatasi atenuasi dan variasi ketebalan pada hard facing.

Langkah Kalibrasi Langkah-demi-Langkah

Kalibrasi yang tepat adalah fondasi pengukuran yang akurat. Berikut adalah langkah-langkah yang direkomendasikan menggunakan Novotest UT-1M:

1. Siapkan Blok Referensi: Buat blok referensi dari material hard facing alloy dan base metal yang identik dengan komponen yang akan diukur. Blok harus memiliki step dengan ketebalan yang mencakup rentang pengukuran yang diharapkan. Pastikan blok melalui siklus pemanasan yang sama (jika ada PWHT) ^[3].
2. Set Zero Offset: Kalibrasi zero offset gauge pada blok referensi yang diketahui ketebalannya untuk mengkompensasi waktu tunda pada probe dan kabel.
3. Masukkan Kecepatan Suara: Ukur kecepatan suara pada material hard facing alloy menggunakan blok referensi. Beberapa gauge modern, termasuk UT-1M, memungkinkan pengukuran kecepatan suara secara langsung dari sampel yang diketahui ketebalannya ^[4].
4. Lakukan Pengukuran pada Step Blok: Ukur setiap step pada blok referensi untuk memverifikasi linearitas dan akurasi di seluruh rentang.
5. Sesuaikan Gain: Gunakan kontrol gain ±20 dB pada UT-1M untuk mengoptimalkan amplitudo sinyal. Pada hard facing dengan atenuasi tinggi, peningkatan gain mungkin diperlukan untuk mendapatkan gema dinding belakang yang jelas. Evident Scientific merekomendasikan verifikasi kalibrasi secara periodik sesuai petunjuk pabrik ^[1].
6. Verifikasi dengan B-Scan: Gunakan mode B-scan untuk memvisualisasikan profil ketebalan melintasi permukaan blok. Ini membantu memastikan tidak ada variasi yang tidak terduga.

Memaksimalkan Fitur B-Scan dan Automatic Defect Alarm

Mode B-scan pada Novotest UT-1M memungkinkan operator untuk melihat profil ketebalan secara visual di layar. Ini sangat berguna untuk mendeteksi penipisan atau penebalan lokal pada lapisan hard facing yang mungkin tidak terlihat pada pengukuran titik tunggal. Fitur automatic defect alarm memberikan peringatan visual segera ketika ketebalan terukur berada di luar batas toleransi yang ditetapkan ^[4]. Dengan fitur ini, QC dapat dilakukan secara real-time, mencegah masalah sebelum masuk ke tahap machining.

Workflow QC Terintegrasi: Dari Pekerjaan Awal hingga Inspeksi Akhir

Mengintegrasikan ultrasonic thickness gauge ke dalam workflow quality control adalah langkah strategis untuk memastikan kualitas recondition shaft. Workflow ini harus selaras dengan standar industri seperti EASA AR100 untuk pemilihan metode repair dan API 670 untuk spesifikasi shaft. Berikut adalah workflow tiga tahap yang komprehensif.

Pre-Weld Surface Preparation dan Baseline Measurement

Sebelum proses hard facing dimulai, lakukan pengukuran baseline pada base metal shaft. Tujuannya adalah untuk:

• Memverifikasi ketebalan sisa yang cukup untuk menahan beban setelah machining.
• Mengidentifikasi area yang mengalami korosi atau cacat yang memerlukan perbaikan tambahan.
• Mendokumentasikan kondisi awal sebagai referensi.

Pengukuran ini dilakukan menggunakan UTG yang telah dikalibrasi, dengan mencatat ketebalan di beberapa titik sepanjang shaft.

In-Process Build-Up Verification

Setelah setiap lapisan hard facing diendapkan (atau pada interval tertentu untuk multi-layer), lakukan pengukuran ketebalan untuk memverifikasi keseragaman. Gunakan mode B-scan untuk memetakan variasi ketebalan di seluruh permukaan. Jika ditemukan area yang terlalu tipis atau tebal, koreksi dapat dilakukan segera sebelum lapisan berikutnya. NDE India 2019 menekankan pentingnya membandingkan respons dari cacat pada kedalaman yang sama dengan referensi ^[3]. Prinsip ini juga berlaku untuk verifikasi build-up; pengukuran pada titik yang konsisten memastikan data yang dapat diandalkan.

Post-Machining Final Acceptance

Setelah proses machining selesai, ukur ketebalan akhir hard facing di beberapa titik kritis (misalnya, area bantalan, seal surface). Pastikan ketebalan masih dalam toleransi desain yang ditetapkan (misalnya, ±10% dari ketebalan nominal). Dokumentasikan semua hasil pengukuran dengan NOVOTEST Lab App untuk memenuhi persyaratan audit mutu. Jika ketebalan di luar toleransi, komponen harus dievaluasi ulang atau diproses ulang.

Dokumentasi dan Kepatuhan: Memanfaatkan NOVOTEST Lab App untuk ISO 9001

Salah satu aspek terpenting dalam quality control modern adalah dokumentasi yang traceable. NOVOTEST Lab App adalah aplikasi Android yang terhubung dengan UT-1M melalui Bluetooth, menyediakan solusi dokumentasi mutu yang lengkap ^[4]. Aplikasi ini mendukung persyaratan ISO 9001:2015 untuk rekaman inspeksi dengan fitur-fitur canggih.

Membuat Laporan PDF Otomatis dengan Data GPS dan Foto

Dengan NOVOTEST Lab App, operator dapat secara otomatis menghasilkan laporan PDF yang mencakup:

• Data pengukuran numerik dan grafik.
• Foto atau video area yang diukur, dengan tanda ketebalan yang dapat ditambahkan langsung pada gambar.
• Lokasi GPS dari setiap titik pengukuran, memberikan traceability geografis yang sangat berharga untuk inspeksi lapangan ^[4].
• Catatan suara untuk dokumentasi tambahan.

Laporan ini dapat langsung dikirimkan atau disimpan di cloud, memudahkan akses bagi tim QC dan auditor.

Integrasi dengan Sistem Manajemen Mutu Perusahaan

Data dari NOVOTEST Lab App dapat diintegrasikan dengan sistem manajemen mutu (QMS) perusahaan melalui ekspor data dan sinkronisasi cloud. Penyimpanan cloud memungkinkan akses multi-perangkat dan memastikan data inspeksi aman serta tersedia untuk audit kapan saja. Aplikasi ini juga memungkinkan pengaturan ambang batas toleransi, sehingga pengukuran yang melampaui batas secara otomatis ditandai sebagai temuan. Ini secara langsung mendukung implementasi sistem peringatan dini dalam QMS.

Troubleshooting: Mengatasi Masalah Umum Pengukuran dan Cacat Hard Facing

Meskipun dengan alat yang canggih, tantangan pengukuran tetap dapat muncul. Berikut adalah matriks masalah-penyebab-solusi yang dapat membantu operator.

Untuk masalah check-cracking pada chromium carbide, UTG dapat mendeteksi adanya perubahan ketebalan lokal yang disebabkan oleh retak. Namun, untuk deteksi cacat planar seperti lack of fusion, teknik UT yang lebih spesifik (seperti phased array) mungkin diperlukan. NDE India 2019 juga menekankan bahwa sizing cacat harus dilakukan dengan metode 6 dB untuk akurasi yang lebih baik ^[3].

Langkah Selanjutnya untuk Peningkatan QC Hard Facing dan Shaft Recondition

Mengadopsi ultrasonic thickness gauge, khususnya Novotest UT-1M, ke dalam workflow QC hard facing dan recondition shaft memberikan manfaat yang jelas: mengurangi rework, memperpanjang umur komponen, dan memastikan kepatuhan terhadap standar internasional seperti ISO 16809, EASA AR100, dan API 670. Investasi dalam UTG yang andal dan pelatihan operator NDT bersertifikat adalah langkah strategis yang akan memberikan keunggulan kompetitif bagi perusahaan Anda. Dengan mengikuti panduan kalibrasi yang tepat dan workflow QC terintegrasi, engineer dapat meningkatkan kualitas secara signifikan dan menghindari kerugian akibat kegagalan komponen di lapangan.

Sebagai distributor alat ukur dan pengujian industri, CV. Java Multi Mandiri berkomitmen mendukung perusahaan Anda mengoptimalkan operasional melalui solusi peralatan komersial yang tepat. Kami menyediakan Novotest UT-1M dan berbagai instrumen NDT lainnya yang dapat membantu Anda memenuhi kebutuhan quality control. Untuk mendiskusikan kebutuhan perusahaan Anda, silakan hubungi tim kami melalui halaman konsultasi solusi bisnis.

Disclaimer: Artikel ini bersifat edukatif dan informatif. Pengukuran ketebalan ultrasonik harus dilakukan oleh personel NDT bersertifikat sesuai standar industri (ASNT SNT-TC-1A, ISO 9712). Produk yang disebutkan (Novotest UT-1M) hanyalah salah satu contoh; pemilihan alat harus disesuaikan dengan kebutuhan spesifik. Selalu ikuti petunjuk pabrik dan standar yang berlaku.
