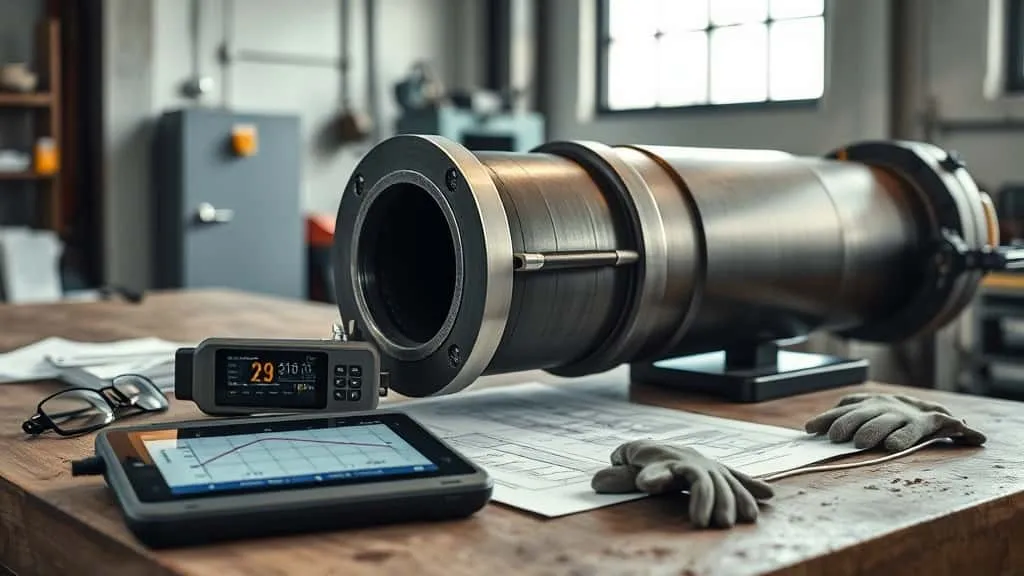

Pentingnya Presisi Ketebalan Cylinder Hydraulic untuk Alat Berat

Dalam dunia operasional alat berat, produktivitas dan keamanan adalah mata uang utama. Di balik kekuatan mesin-mesin raksasa ini, sistem hidrolik berperan sebagai otot yang menggerakkan setiap lengan excavator, blade bulldozer, atau boom crane. Dan jantung dari sistem ini adalah cylinder hydraulic. Namun, ada satu parameter teknis yang sering terabaikan namun menjadi penentu hidup-matinyanya performa alat berat: presisi ketebalan dinding cylinder.

Ketebalan dinding yang tidak presisi atau sudah mengalami penipisan di luar batas aman bukan sekadar masalah teknis minor. Ini adalah ancaman diam-diam yang berujung pada penurunan performa alat, downtime operasional yang mahal, dan yang paling kritis, risiko keselamatan yang nyata bagi operator dan pekerja di sekitarnya. Artikel ini hadir sebagai panduan definitif bagi teknisi, supervisor maintenance, dan pengambil keputusan di industri konstruksi, pertambangan, dan logistik. Kami akan mengupas tuntas sains di balik pentingnya presisi ketebalan, standar industri yang mengaturnya, dampak bisnis yang ditimbulkan jika diabaikan, serta memberikan solusi praktis untuk pengukuran dan perawatan preventif—dilengkapi dengan panduan teknis yang langsung dapat diimplementasikan di lapangan.

1. Dasar Teknis: Mengapa Ketebalan Dinding Cylinder Hydraulic Begitu Kritis?
   1. Peran Cylinder Hydraulic dalam Sistem Alat Berat
   2. Tekanan, Beban, dan Stres: Ilmu di Balik Kebutuhan Ketebalan
2. Standar Industri dan Perhitungan Ketebalan yang Aman
   1. Memahami Standar ISO, JIS, dan DIN untuk Cylinder
   2. Pengaruh Material dan Lingkungan Kerja terhadap Ketebalan
3. Dampak Presisi Ketebalan pada Performa, Keamanan, dan Biaya Operasi
   1. Gejala dan Diagnosis Penurunan Performa Alat Berat
   2. Analisis Biaya: Downtime vs. Investasi dalam Presisi
4. Panduan Lengkap Pengukuran Ketebalan dengan Ultrasonic Thickness Gauge
   1. Langkah-langkah Praktis Pengukuran di Lapangan
   2. Menginterpretasi Hasil dan Toleransi yang Diizinkan
5. Strategi Perawatan Preventif dan Solusi untuk Ketebalan Tidak Presisi
   1. Membuat Program Inspeksi dan Pemantauan Ketebalan Rutin
   2. Memilih Alat Ukur yang Tepat: Ultrasonic Thickness Gauge Novotest
6. Kesimpulan
7. Tentang CV. Java Multi Mandiri (Novotest)
8. Referensi

Dasar Teknis: Mengapa Ketebalan Dinding Cylinder Hydraulic Begitu Kritis?

Dalam konteks alat berat, cylinder hydraulic berfungsi sebagai aktuator linier yang mengubah energi fluida bertekanan menjadi gerakan mekanis yang kuat. Setiap kali excavator menggali atau crane mengangkat beban, cylinder-lah yang menanggung beban tersebut. Presisi ketebalan dindingnya adalah fondasi dari kekuatan dan keandalan ini.

Peran Cylinder Hydraulic dalam Sistem Alat Berat

Cylinder hydraulic adalah komponen kritis dalam sirkuit hidrolik alat berat. Saat fluida hidrolik dipompa ke dalam salah satu sisi cylinder, tekanan yang dihasilkan mendorong piston dan batang piston (rod) untuk bergerak. Gerakan inilah yang kemudian diterjemahkan menjadi gerakan mengayun, mengangkat, atau mendorong pada alat berat. Cylinder ini bekerja dalam kondisi yang sangat ekstrem: tekanan kerja yang bisa mencapai ratusan bar, beban kejut (shock load) dari aktivitas penggalian atau pemuatan, serta paparan konstan terhadap lingkungan yang penuh debu, kelembapan, dan potensi benturan.

Tekanan, Beban, dan Stres: Ilmu di Balik Kebutuhan Ketebalan

Prinsip dasarnya adalah Hukum Pascal: tekanan yang diberikan pada fluida tertutup akan diteruskan sama besar ke segala arah. Tekanan internal inilah yang harus ditahan oleh dinding cylinder. Ketebalan dinding yang memadai berfungsi untuk mencegah terjadinya yielding (luluh) atau deformasi permanen pada material cylinder. Sebuah panduan desain cylinder dari produsen terkemuka seperti Parker Hannifin menekankan bahwa perhitungan ketebalan dinding harus mempertimbangkan tekanan kerja maksimum, diameter dalam cylinder, dan kekuatan luluh (yield strength) material yang digunakan [1].

Jika ketebalan dinding tidak mencukupi, dinding cylinder akan mengalami defleksi atau menggembung di bawah tekanan. Hal ini bukan hanya mengurangi efisiensi dengan meningkatkan celah yang harus ditutup oleh seal, tetapi juga menciptakan titik konsentrasi stres yang dapat memicu retak, kebocoran fluida panas bertekanan tinggi, atau dalam kasus terburuk, kegagalan katastropik berupa ledakan cylinder. Standar keselamatan peralatan kerja, seperti yang diatur oleh badan setara OSHA, secara implisit menuntut integritas struktural komponen bertekanan seperti cylinder hydraulic untuk melindungi tenaga kerja [2].

Standar Industri dan Perhitungan Ketebalan yang Aman

Untuk memastikan konsistensi, keamanan, dan kemampuan pertukaran suku cadang, industri memiliki standar yang mengatur dimensi dan toleransi cylinder hydraulic. Memahami standar ini adalah langkah pertama dalam menjamin presisi ketebalan.

Memahami Standar ISO, JIS, dan DIN untuk Cylinder

Standar internasional seperti ISO 6020/2 (Hydraulic fluid power — Mounting dimensions for single rod cylinders, hydraulic) dan JIS B 8354 (Japanese Industrial Standard untuk cylinder hidrolik) menetapkan dimensi utama, termasuk diameter piston dan batang piston, panjang langkah, serta dimensi mounting [3]. Meskipun tidak selalu secara eksplisit mencantumkan angka ketebalan dinding minimum, standar-standar ini dibuat dengan asumsi bahwa cylinder yang mematuhinya dibangun dengan material dan ketebalan yang sesuai untuk rentang tekanan kerja tertentu. Kepatuhan terhadap standar seperti ISO atau JIS merupakan indikator awal kualitas dan presisi manufacturing sebuah cylinder.

Pengaruh Material dan Lingkungan Kerja terhadap Ketebalan

Kebutuhan ketebalan dinding sangat bergantung pada material yang digunakan. Baja karbon adalah material paling umum, namun untuk aplikasi yang membutuhkan ketahanan korosi tinggi (seperti di industri kelautan atau pengolahan kimia), stainless steel atau cylinder berlapis chrome digunakan. Kekuatan luluh (yield strength) material yang berbeda secara langsung mempengaruhi ketebalan minimum yang dibutuhkan untuk menahan tekanan yang sama. Sebagai panduan umum, berikut adalah rekomendasi ketebalan dinding minimum untuk cylinder material baja pada berbagai rentang tekanan kerja:

Catatan: Tabel di atas adalah panduan umum estimasi. Spesifikasi pasti harus merujuk pada dokumen desain pabrikan atau perhitungan engineering yang mempertimbangkan faktor keamanan (safety factor), diameter cylinder, dan grade material spesifik.

Selain tekanan, lingkungan kerja yang korosif atau abrasif (seperti di area pertambangan) dapat mempercepat penipisan dinding secara lokal. Kontaminasi pada fluida hidrolik, seperti partikel logam atau air, dapat memicu kavitasi dan erosi yang menggerogoti dinding bagian dalam cylinder. Panduan perawatan dari produsen alat berat seperti Caterpillar selalu menekankan pentingnya menjaga kebersihan fluida hidrolik untuk melindungi komponen seperti cylinder dari keausan prematur [4].

Dampak Presisi Ketebalan pada Performa, Keamanan, dan Biaya Operasi

Ketebalan dinding yang tidak presisi—baik karena variasi manufacturing, keausan tidak merata, atau korosi—menciptakan efek domino negatif pada seluruh sistem alat berat.

Gejala dan Diagnosis Penurunan Performa Alat Berat

Masalah pada cylinder sering kali terlihat dari gejala performa alat yang menurun, yang awalnya samar namun semakin parah. Berikut adalah checklist gejala yang patut diwaspadai:

• Gerakan Tidak Halus (Creeping): Lengan alat berat bergerak atau turun perlahan sendiri saat seharusnya diam.
• Kehilangan Tenaga (Loss of Power): Alat terasa kurang kuat saat mengangkat beban yang biasa diangkat.
• Overheating Sistem Hidrolik: Temperatur fluida hidrolik meningkat di luar normal.
• Peningkatan Konsumsi Fluida: Perlu sering menambah oli hidrolik tanpa kebocoran yang terlihat jelas.
• Suara Tidak Normal: Bunyi ketukan (knocking) atau dengusan (hissing) dari area cylinder.

Gejala-gejala ini bisa disebabkan oleh berbagai faktor, tetapi ketebalan dinding yang tidak presisi sering menjadi akar masalahnya. Variasi ketebalan menyebabkan kebocoran internal yang meningkat, memaksa pompa bekerja lebih keras, mengurangi efisiensi, dan akhirnya menurunkan performa keseluruhan.

Analisis Biaya: Downtime vs. Investasi dalam Presisi

Dampak finansial dari mengabaikan presisi ketebalan sangat nyata. Mari kita lihat perbandingan sederhana:

• Biaya Kegagalan (Reaktif): Gagalnya sebuah cylinder utama pada excavator dapat menyebabkan downtime 2-5 hari. Biaya termasuk suku cadang cylinder baru (yang bisa puluhan juta rupiah), tenaga kerja khusus, plus biaya tidak langsung yang jauh lebih besar: proyek tertunda, penyewaan alat pengganti, dan penalti keterlambatan. Dengan asumsi biaya downtime Rp 5 juta per jam untuk alat besar, 2 hari (16 jam) downtime berarti kerugian potensial Rp 80 juta hanya dari hilangnya produktivitas.
• Investasi Pencegahan (Proaktif): Sebuah ultrasonic thickness gauge (UTG) berkualitas seperti Novotest adalah alat investasi sekali beli. Ditambah dengan inspeksi rutin 4 kali setahun yang memakan waktu 1-2 jam per cylinder, biaya yang dikeluarkan sangat kecil. Investasi ini mampu mendeteksi penipisan dinding sejak dini, memungkinkan perencanaan perbaikan (reconditioning) yang terjadwal tanpa mengganggu operasional, dan yang terpenting, menghindari downtime tak terduga yang mahal.

Panduan Lengkap Pengukuran Ketebalan dengan Ultrasonic Thickness Gauge

Pengukuran ketebalan dinding cylinder yang akurat hanya dapat dilakukan secara non-destructive dengan menggunakan Ultrasonic Thickness Gauge (UTG).

Langkah-langkah Praktis Pengukuran di Lapangan

Untuk hasil yang akurat, ikuti protokol pengukuran berikut:

1. Identifikasi Titik Ukur: Tentukan area kritis yang rawan aus, seperti area dekat seal, tengah langkah piston, dan area yang terkena beban samping.
2. Persiapan Permukaan: Bersihkan titik ukur dari cat, karat, dan kotoran hingga logam dasar terbuka. Permukaan yang halus sangat penting untuk pembacaan akurat.
3. Aplikasi Couplant: Oleskan gel couplant (sebagai perantara ultrasonic) pada probe dan permukaan yang akan diukur untuk menghilangkan celah udara.
4. Kalibrasi Alat: Kalibrasi UTG menggunakan blok standar (calibration block) dengan ketebalan diketahui yang materialnya sama dengan cylinder (biasanya baja).
5. Pengambilan Data: Tempelkan probe dengan tekanan stabil dan catat bacaan yang stabil pada display. Ambil beberapa pengukuran (minimal 3x) di setiap titik untuk memastikan konsistensi.
6. Dokumentasi: Catat setiap hasil pengukuran beserta lokasinya pada diagram cylinder. Dokumentasi ini vital untuk melacak tren keausan dari waktu ke waktu.

Menginterpretasi Hasil dan Toleransi yang Diizinkan

Setelah mendapatkan data, bandingkan dengan:

• Spesifikasi Ketebalan Awal: Cek manual alat atau spesifikasi pabrikan cylinder.
• Ketebalan di Area yang Dianggap Tidak Aus: Misalnya, area yang jarang terkena piston.

Sebagai aturan praktis industri, keausan yang melebihi 10% dari ketebalan dinding desain awal sudah memerlukan perhatian serius. Jika ketebalan di satu titik sudah mencapai ambang batas minimum yang dihitung (dengan faktor keamanan), maka cylinder harus segera direconditioning atau diganti. Misal: Cylinder dengan ketebalan desain 20 mm yang terukur hanya 16 mm (keausan 20%) sudah dalam kondisi kritis dan berisiko tinggi mengalami kegagalan.

Strategi Perawatan Preventif dan Solusi untuk Ketebalan Tidak Presisi

Mengatasi masalah ketebalan yang tidak presisi memerlukan pendekatan sistematis yang menggabungkan inspeksi rutin, analisis akar masalah, dan pemilihan solusi yang tepat.

Membuat Program Inspeksi dan Pemantauan Ketebalan Rutin

Integrasikan pengukuran ketebalan ke dalam program preventive maintenance (PM) Anda. Buat jadwal inspeksi berdasarkan jam operasi (misal, setiap 1.000 atau 2.000 service hours). Tentukan titik-titik pengukuran yang konsisten pada setiap cylinder dan buat form log sheet khusus. Analisis tren data dari waktu ke waktu akan memberikan gambaran laju keausan dan memungkinkan prediksi sisa umur pakai (remaining life), sehingga penggantian atau perbaikan dapat dijadwalkan secara optimal tanpa mengganggu proyek.

Memilih Alat Ukur yang Tepat: Ultrasonic Thickness Gauge Novotest

Keberhasilan program inspeksi sangat bergantung pada alat ukur yang andal. Dalam memilih UTG untuk kebutuhan alat berat, pertimbangkan kriteria berikut:

• Akurasi dan Resolusi Tinggi: Untuk mendeteksi perubahan ketebalan dalam orde 0.1 mm.
• Kemampuan Mengukur Melalui Lapisan: Fitur “echo-to-echo” memungkinkan pengukuran ketebalan dinding logam tanpa menghilangkan cat, menghemat waktu persiapan.
• Daya Tahan Lapangan: Casing yang kokoh, layar yang mudah dibaca di bawah sinar matahari, dan baterai tahan lama.
• Kemudahan Penggunaan: Interface yang intuitif untuk meminimalisir kesalahan operator.

Novotest Ultrasonic Thickness Meter dirancang untuk memenuhi tantangan pengukuran di lingkungan industri dan lapangan yang keras. Dengan akurasi tinggi dan konstruksi yang rugged, alat ini menjadi investasi yang tepat bagi tim maintenance alat berat untuk melakukan diagnostik yang presisi, mendukung keputusan perawatan yang berbasis data, dan pada akhirnya melindungi aset perusahaan dari downtime yang tidak terencana.

Kesimpulan

Presisi ketebalan dinding cylinder hydraulic adalah pilar yang menopang performa, keamanan, dan efisiensi finansial operasi alat berat. Ini lebih dari sekadar angka di spec sheet; ini adalah garis pertahanan pertama terhadap kegagalan sistem, penjaga produktivitas proyek, dan penjamin keselamatan kerja. Pengukuran rutin dengan ultrasonic thickness gauge yang tepat bukanlah biaya tambahan, melainkan investasi strategis dalam reliability aset yang akan terbayar berkali-kali lipat melalui pencegahan downtime dan perbaikan darurat yang mahal.

Mulailah integrasikan pengukuran ketebalan dinding cylinder ke dalam rutinitas perawatan alat berat Anda. Konsultasikan kebutuhan alat ukur ultrasonik yang presisi dan tangguh untuk lapangan dengan tim ahli kami untuk menemukan solusi yang tepat seperti Novotest Ultrasonic Thickness Meter.

Tentang CV. Java Multi Mandiri (Novotest)

Sebagai distributor dan supplier resmi instrumentasi pengukuran dan pengujian, CV. Java Multi Mandiri berkomitmen untuk mendukung optimalisasi operasional industri dan dunia usaha. Kami menyediakan solusi alat ukur yang presisi dan andal, seperti Ultrasonic Thickness Meter dari Novotest, yang dirancang khusus untuk memenuhi tantangan teknis di bidang maintenance alat berat, fabrikasi, dan inspeksi aset industri. Partner kami adalah perusahaan-perusahaan yang mengutamakan data akurat untuk pengambilan keputusan perawatan dan peningkatan produktivitas. Untuk mendiskusikan kebutuhan peralatan pengukuran perusahaan Anda, hubungi tim konsultasi kami melalui halaman konsultasi solusi bisnis.

Rekomendasi Ultrasonic Thickness Gauge / Meter

Referensi

1. Parker Hannifin Corporation. (N.D.). Hydraulic Cylinder Division Engineering Catalog.
2. Occupational Safety and Health Administration (OSHA) atau badan keselamatan kerja setempat. (N.D.). Standar dan regulasi terkait peralatan bertekanan dan keselamatan mesin.
3. International Organization for Standardization (ISO). ISO 6020/2:2021 Hydraulic fluid power — Mounting dimensions for single rod cylinders, hydraulic — Part 2: 25 MPa (250 bar) series.
4. Caterpillar Inc. (N.D.). Machine Fluids Recommendations atau Preventive Maintenance Guidelines.
