Di tengah kompleksitas proyek konstruksi, keraguan terhadap mutu beton yang sudah terpasang adalah tantangan yang sering dihadapi oleh setiap pengawas lapangan, manajer proyek, dan insinyur quality control (QC). Apakah kolom ini memiliki kekuatan yang seragam? Bagaimana cara memastikan kualitas pelat lantai tanpa harus melakukan pembongkaran yang mahal dan memakan waktu? Menjawab pertanyaan ini dengan cepat dan akurat adalah kunci untuk menjaga integritas struktur dan menghindari pengerjaan ulang yang merugikan.

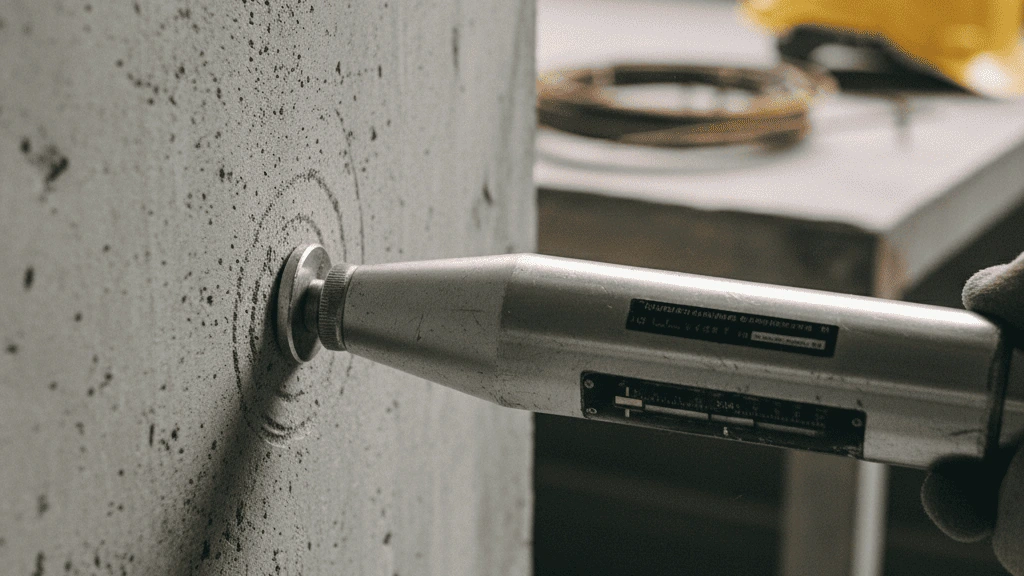

Di sinilah uji hammer beton, atau Schmidt Hammer test, hadir sebagai solusi pengujian non-destruktif (NDT) yang efisien. Namun, menggunakannya secara efektif lebih dari sekadar menekan alat ke permukaan beton. Untuk mendapatkan data yang dapat dipertanggungjawabkan, diperlukan pemahaman mendalam tentang prosedur yang benar, interpretasi hasil yang cermat, dan kesadaran akan batasan-batasannya.
Artikel ini bukan sekadar penjelasan teoretis. Ini adalah panduan lapangan (field manual) terlengkap yang Anda butuhkan, dirancang untuk menjembatani standar resmi SNI dengan aplikasi praktis di lokasi proyek. Kami akan memandu Anda langkah demi langkah untuk melakukan uji hammer beton dengan percaya diri, memastikan setiap data yang Anda kumpulkan akurat, andal, dan siap menjadi dasar pengambilan keputusan teknis yang krusial.
Apa Itu Uji Hammer Beton dan Mengapa Ini Penting?
Uji hammer beton, yang secara teknis dikenal sebagai Schmidt Hammer Test atau Rebound Hammer Test, adalah sebuah metode pengujian non-destruktif (NDT) yang paling umum digunakan dalam industri konstruksi. Tujuan utamanya adalah untuk mengevaluasi kualitas beton pada struktur yang sudah ada tanpa merusak atau mengurangi integritas elemen struktur tersebut. Ini adalah alat diagnostik cepat untuk mendapatkan gambaran awal kondisi beton.
Metode ini secara spesifik diatur dalam Standar Nasional Indonesia (SNI), yaitu SNI ASTM C805:2012 tentang ‘Metode uji angka pantul beton keras’. Penggunaan standar ini memastikan bahwa pengujian dilakukan secara konsisten dan hasilnya dapat dibandingkan di berbagai proyek.
Tujuan utama dari pelaksanaan uji hammer beton adalah:
- Menilai Keseragaman Mutu Beton: Dengan cepat memetakan konsistensi kualitas beton di seluruh area struktur yang luas, seperti dinding, kolom, atau pelat lantai. Variasi nilai pantul yang signifikan dapat mengindikasikan adanya masalah seperti pemadatan yang tidak sempurna atau segregasi material.
- Mendeteksi Area Lemah atau Rusak: Mengidentifikasi zona-zona pada struktur yang memiliki kualitas di bawah standar atau mengalami kerusakan akibat faktor eksternal seperti kebakaran atau degradasi material.
- Memperkirakan Kuat Tekan Beton: Memberikan estimasi nilai kuat tekan beton (dalam satuan MPa atau kg/cm²). Penting untuk dicatat bahwa ini adalah sebuah estimasi, bukan pengukuran absolut, yang didasarkan pada korelasi antara kekerasan permukaan dengan kekuatan tekan.
American Concrete Institute (ACI), sebagai otoritas global dalam teknologi beton, menekankan pentingnya metode NDT seperti hammer test dalam evaluasi struktur. Menurut ACI, pengujian non-destruktif adalah langkah pertama yang krusial dalam program evaluasi kekuatan bangunan eksisting, karena memungkinkan insinyur untuk mengidentifikasi area yang memerlukan investigasi lebih lanjut secara efisien. Ini menjadikan uji beton tanpa merusak sebagai alat vital dalam audit struktur, penilaian kelayakan bangunan, dan kontrol kualitas harian di lapangan.
Mengenal Schmidt Hammer: Prinsip Kerja, Jenis, dan Mekanisme
Untuk menggunakan alat ini secara efektif, penting bagi para profesional untuk memahami cara kerjanya. Schmidt Hammer, yang pertama kali dikembangkan oleh insinyur Swiss Ernst Schmidt pada tahun 1950-an, telah menjadi nama generik untuk semua alat uji pantul beton.
Prinsip Kerja Metode Rebound Hammer
Prinsip dasar di balik metode rebound hammer adalah pengukuran energi pantul. Alat ini bekerja dengan melepaskan sebuah massa palu (hammer) yang digerakkan oleh pegas dengan energi yang telah ditentukan. Palu ini menumbuk plunger baja yang bersentuhan langsung dengan permukaan beton.
Saat tumbukan terjadi, sebagian energi diserap oleh beton. Semakin keras dan kuat permukaan beton, semakin sedikit energi yang diserap, sehingga semakin besar energi yang memantulkan kembali massa palu. Jarak pantulan inilah yang diukur oleh alat dan ditampilkan pada skala sebagai “Angka Pantul” atau “Rebound Number”. Angka pantul yang lebih tinggi umumnya menunjukkan permukaan beton yang lebih keras dan, secara korelatif, kekuatan yang lebih tinggi.
Jenis-Jenis Schmidt Hammer
Seiring perkembangan teknologi, Schmidt Hammer telah berevolusi dari model mekanis (analog) menjadi model digital yang canggih.
| Fitur | Schmidt Hammer Analog (Mekanis) | Schmidt Hammer Digital |
|---|---|---|
| Pembacaan Hasil | Manual pada skala geser di badan alat. | Tampilan digital pada layar LCD. |
| Pencatatan Data | Manual, dicatat di formulir lapangan. | Otomatis tersimpan dalam memori internal. |
| Pengolahan Data | Rata-rata dan simpangan dihitung manual. | Otomatis menghitung rata-rata, median, dan standar deviasi. |
| Kurva Korelasi | Menggunakan grafik yang tercetak di badan alat atau buku manual. | Kurva korelasi sudah terprogram dan dapat dipilih. |
| Kelebihan | Kuat, andal di kondisi lapangan ekstrem, tidak butuh baterai. | Cepat, mengurangi human error, transfer data mudah, fitur lebih lengkap. |
| Kekurangan | Rentan kesalahan pembacaan dan pencatatan, proses lebih lambat. | Membutuhkan daya baterai, lebih sensitif terhadap benturan keras. |
Selain perbedaan analog dan digital, terdapat berbagai tipe yang disesuaikan dengan aplikasi spesifik, seperti Tipe N (energi tumbukan standar 2.207 Nm) untuk beton normal dan Tipe L (energi tumbukan lebih rendah 0.735 Nm) untuk beton ringan atau spesimen tipis. Pemilihan tipe alat yang tepat sesuai dengan rekomendasi produsen, seperti Proceq (kini bagian dari Screening Eagle Technologies), sangat penting untuk akurasi.
Panduan Praktis: Cara Uji Hammer Beton Sesuai SNI ASTM C805:2012
Ini adalah inti dari panduan lapangan kami. Mengikuti langkah-langkah ini secara cermat akan memastikan pengujian Anda sesuai dengan standar dan menghasilkan data yang andal.
Langkah 1: Persiapan Alat dan Permukaan Beton
Persiapan yang matang adalah 50% dari keberhasilan pengujian. Jangan pernah melewatkan tahap ini.
- Kalibrasi Alat: Sebelum digunakan di lapangan, verifikasi kinerja alat menggunakan anvil uji (calibration test anvil) standar. Alat yang terkalibrasi dengan baik harus menunjukkan angka pantul sesuai spesifikasi pabrikan saat diuji pada anvil. Lakukan ini secara berkala.
- Pemilihan Area Uji: Pilih area yang representatif dari elemen struktur yang akan diuji. Hindari area yang terlihat keropos, mengelupas, atau memiliki tekstur yang sangat kasar.
- Persiapan Permukaan: Ini adalah langkah paling krusial. Sesuai SNI ASTM C805:2012, permukaan beton yang akan diuji harus:
- Kering: Permukaan yang basah akan memberikan angka pantul yang lebih rendah dan tidak akurat.
- Rata dan Halus: Jika permukaan kasar, ratakan dengan batu gerinda atau material abrasif sejenis.
- Bersih: Hilangkan semua plesteran, acian, cat, lumut, atau kotoran lain yang menempel pada permukaan beton.
- Bebas Karbonasi: Lapisan karbonasi (reaksi CO2 dengan beton) di permukaan lebih keras dari beton di dalamnya. Jika dicurigai ada karbonasi tebal, area tersebut harus digerinda hingga beton aslinya terekspos.
Langkah 2: Pelaksanaan Pengujian di Lapangan
Setelah persiapan selesai, lakukan pengujian dengan presisi dan konsistensi.
- Posisikan Alat dengan Benar: Pegang alat dengan kuat dan pastikan posisinya tegak lurus (90 derajat) terhadap permukaan beton. Posisi miring akan menghasilkan pembacaan yang tidak valid.
- Lakukan Tumbukan: Tekan alat secara perlahan dan konsisten ke arah permukaan beton hingga palu di dalamnya secara otomatis menumbuk dan memantul. Setelah tumbukan, tetap tahan tekanan pada alat untuk mengunci pembacaan (pada model analog).
- Tentukan Jumlah dan Jarak Titik Uji: Prosedur standar, seperti yang dijelaskan oleh otoritas seperti Washington State Department of Transportation (WSDOT), mengamanatkan:
Pegang instrumen dengan kuat sehingga plunger tegak lurus dengan permukaan uji… Ambil sepuluh bacaan dari setiap area uji. Tidak boleh ada dua uji tumbukan yang jaraknya lebih dekat dari 25 mm (1 in.)
Praktik umum di Indonesia adalah mengambil 10 hingga 12 titik bacaan dalam satu area uji.
Langkah 3: Pencatatan dan Pengolahan Data Awal
Mencatat dan mengolah data mentah dengan benar adalah kunci untuk mendapatkan hasil akhir yang valid.
- Baca dan Catat Angka Pantul: Baca angka pantul yang tertera pada skala (untuk alat analog) atau layar (untuk alat digital) ke angka bulat terdekat. Catat setiap hasil pembacaan pada formulir pengujian yang telah disiapkan.
- Identifikasi dan Buang Data Pencilan (Outliers): Tidak semua bacaan valid. Variasi kecil pada permukaan dapat menyebabkan hasil yang terlalu tinggi atau terlalu rendah. Standar pengujian memberikan aturan yang jelas untuk ini. Sebagai contoh, South Carolina Department of Transportation (SCDOT) menetapkan aturan praktis:
Buang bacaan yang berbeda dari rata-rata 10 bacaan lebih dari 6 unit dan tentukan rata-rata dari bacaan yang tersisa. Jika lebih dari 2 bacaan berbeda dari rata-rata sebesar 6 unit, buang seluruh rangkaian bacaan dan tentukan angka pantul di 10 lokasi baru di dalam area uji
- Hitung Nilai Rata-Rata: Setelah membuang data pencilan sesuai aturan, hitung nilai rata-rata dari sisa bacaan yang valid. Nilai rata-rata inilah yang akan digunakan untuk estimasi kuat tekan beton.
Untuk mempermudah pemahaman Anda, kami juga menyiapkan video tutorial penggunaan Schmidt Hammer yang bisa Anda tonton langsung di bawah ini:
Dalam tutorial tersebut, Anda dapat melihat simulasi pengujian beton secara langsung menggunakan Schmidt Hammer. Metode ini membantu memastikan mutu beton sesuai standar kekuatan yang berlaku.
Menerjemahkan Angka: Interpretasi Hasil & Estimasi Kuat Tekan
Setelah mendapatkan nilai rata-rata angka pantul, langkah selanjutnya adalah menerjemahkannya menjadi informasi yang bermakna, yaitu estimasi kuat tekan beton. Ini dilakukan menggunakan grafik korelasi atau kurva kalibrasi.
Grafik ini biasanya sudah disediakan oleh produsen dan tercetak di badan alat atau dalam manualnya. Caranya adalah dengan menarik garis dari nilai rata-rata angka pantul yang Anda dapatkan pada sumbu-Y ke kurva, lalu menarik garis lurus ke bawah menuju sumbu-X untuk mendapatkan estimasi kuat tekan dalam MPa atau kg/cm².
Namun, sangat penting untuk memahami batasan dari metode ini. American Concrete Institute (ACI) dengan tegas menyatakan,
Hubungan sederhana dan langsung antara angka pantul dan kuat tekan tidak ada… Angka pantul mencerminkan sifat-sifat beton di dekat permukaan dan mungkin tidak mewakili nilai pantul dari beton di bagian dalam.
Ini berarti, kurva standar dari pabrikan hanyalah sebuah titik awal. Untuk akurasi tertinggi, terutama pada proyek-proyek besar dan kritis, sangat direkomendasikan untuk membuat kurva kalibrasi spesifik proyek. Ini dilakukan dengan melakukan uji hammer pada beberapa lokasi, kemudian mengambil sampel inti (core drill) dari lokasi yang sama untuk diuji kuat tekannya di laboratorium. Hasil dari kedua pengujian ini kemudian diplot untuk membuat kurva korelasi yang jauh lebih akurat untuk campuran beton spesifik yang digunakan pada proyek tersebut.
Faktor-Faktor yang Mempengaruhi Akurasi Hasil Uji
Hasil uji hammer sangat sensitif terhadap berbagai kondisi. Seorang profesional yang kompeten harus mampu mengidentifikasi dan memperhitungkan faktor-faktor ini:
| Faktor Pengaruh | Efek pada Angka Pantul | Penjelasan dan Mitigasi |
|---|---|---|
| Kelembaban Permukaan | Menurunkan | Permukaan basah menyerap lebih banyak energi tumbukan. Selalu uji pada permukaan yang kering. |
| Karbonasi | Meningkatkan secara signifikan | Lapisan karbonasi di permukaan jauh lebih keras. Gerinda permukaan hingga beton asli terekspos. |
| Jenis Agregat | Bervariasi | Agregat yang sangat keras (misal: batu pecah) akan memberi nilai lebih tinggi. Gunakan kurva kalibrasi spesifik. |
| Umur Beton | Meningkatkan | Seiring waktu, beton mengeras dan hubungan antara kekuatan dan kekerasan permukaan berubah. |
| Posisi Tulangan | Meningkatkan secara signifikan | Tumbukan tepat di atas tulangan akan menghasilkan angka pantul yang sangat tinggi dan tidak valid. Gunakan rebar locator atau jaga jarak aman. |
| Suhu Beton | Bervariasi | Suhu ekstrem (beku atau sangat panas) dapat mempengaruhi hasil. Uji pada kondisi suhu normal. |
Aplikasi Praktis dan Troubleshooting di Lapangan
Dengan pemahaman yang benar, Schmidt Hammer menjadi alat yang sangat berguna untuk memecahkan masalah nyata di lapangan.
- Mendeteksi Mutu Beton yang Tidak Seragam: Ini adalah aplikasi terkuat dari hammer test. Dengan melakukan pengujian pada grid yang sistematis di seluruh permukaan kolom atau dinding, Anda dapat membuat peta kontur angka pantul. Area dengan angka pantul yang secara konsisten lebih rendah dari area sekitarnya jelas menandakan potensi masalah mutu yang perlu diinvestigasi lebih lanjut, mungkin dengan uji Ultrasonic Pulse Velocity (UPV) atau core drill.
- Mengatasi Keraguan Kualitas: Ketika ada keraguan apakah beton yang dikirim dari batching plant sesuai spesifikasi, uji hammer dapat memberikan indikasi cepat. Jika hasil di beberapa area menunjukkan nilai yang jauh di bawah ekspektasi, ini menjadi dasar yang kuat untuk meminta klarifikasi dan pengujian lebih lanjut dari pemasok.
- Koreksi Sudut Pengujian: Alat dikalibrasi untuk pengujian pada posisi horizontal. Jika pengujian dilakukan secara vertikal (ke bawah pada lantai atau ke atas pada langit-langit), gravitasi akan mempengaruhi pergerakan palu. Oleh karena itu, perlu dilakukan koreksi menggunakan tabel yang disediakan oleh produsen. Secara umum:
- Pengujian Vertikal ke Atas: Nilai pembacaan akan lebih rendah, sehingga perlu ditambahkan nilai koreksi.
- Pengujian Vertikal ke Bawah: Nilai pembacaan akan lebih tinggi, sehingga perlu dikurangi nilai koreksi.
Uji Hammer vs. Metode NDT Lainnya: Kapan Menggunakannya?
Uji hammer adalah salah satu dari banyak alat NDT. Mengetahui kapan harus menggunakannya dan kapan memerlukan metode lain adalah ciri seorang profesional.
| Metode Pengujian | Tujuan Utama | Kelebihan | Kekurangan | Kapan Ideal Digunakan? |
|---|---|---|---|---|
| Uji Hammer (Rebound) | Estimasi kekuatan permukaan, cek keseragaman. | Cepat, murah, sangat portabel, mudah digunakan. | Hanya menguji permukaan, sensitif terhadap banyak faktor, hasil hanya estimasi. | Untuk kontrol kualitas cepat, pemetaan keseragaman mutu, dan investigasi awal. |
| Ultrasonic Pulse Velocity (UPV) | Deteksi retak internal, rongga, dan homogenitas. | Mampu “melihat” ke dalam beton, lebih baik dalam mendeteksi cacat internal. | Lebih mahal, butuh dua sisi akses, interpretasi lebih kompleks. | Untuk investigasi mendalam pada elemen struktur, mendeteksi delaminasi atau void. |
| Uji Inti (Core Drill) | Pengukuran kuat tekan beton secara definitif. | Memberikan nilai kuat tekan aktual yang paling akurat. | Merusak (destruktif), mahal, lambat, hanya menguji satu titik kecil. | Untuk kalibrasi alat NDT, verifikasi akhir jika hasil NDT meragukan, atau untuk keperluan forensik. |
Untuk akurasi estimasi yang lebih tinggi, sering digunakan Metode SONREB, yang merupakan gabungan dari data Sonic (UPV) dan Rebound (Hammer Test). Beberapa perangkat yang sering digunakan misalnya Rebound Beton Schmidt Hammer NOVOTEST SH untuk pengukuran kekuatan beton secara non-destruktif, serta Strength Meter TSP NOVOTEST IPSM UTD yang mendukung pengujian UPV untuk estimasi kekuatan material. Dengan mengkombinasikan data kecepatan gelombang ultrasonik dan angka pantul, pengaruh dari faktor-faktor permukaan dapat diminimalkan, menghasilkan estimasi kekuatan yang lebih andal.
Tanya Jawab (FAQ) Seputar Uji Hammer Beton
Apakah hasil uji hammer beton akurat?
Hasilnya adalah estimasi yang akurat jika prosedur standar diikuti dengan cermat dan faktor-faktor pengaruh diperhitungkan. Akurasinya sangat bergantung pada korelasi yang digunakan. Tanpa kalibrasi dengan uji inti, hasilnya harus dianggap sebagai nilai komparatif (untuk keseragaman) daripada nilai absolut.
Apakah kualitas beton yang buruk selalu terlihat secara fisik?
Tidak selalu. Beton bisa terlihat mulus di permukaan tetapi memiliki masalah internal seperti rongga akibat pemadatan yang buruk. Inilah mengapa pengujian NDT seperti hammer test sangat penting untuk memverifikasi apa yang tidak terlihat oleh mata.
Siapa yang berwenang melakukan pengujian ini?
Idealnya, pengujian ini dilakukan oleh teknisi atau insinyur yang terlatih dan bersertifikat dalam pengujian beton, yang memahami standar SNI ASTM C805:2012 dan mampu menginterpretasikan hasilnya dengan benar.
Kesimpulan
Uji hammer beton adalah alat yang sangat kuat dalam arsenal seorang profesional konstruksi. Ketika digunakan dengan benar sesuai standar SNI, ini bukan lagi sekadar alat “kira-kira”, melainkan menjadi metode evaluasi cepat yang andal untuk menilai keseragaman, mengidentifikasi potensi masalah, dan memberikan estimasi kekuatan beton di lapangan.
Kunci keberhasilannya terletak pada kedisiplinan dalam mengikuti prosedur—mulai dari persiapan permukaan yang teliti, pelaksanaan yang konsisten, hingga pengolahan data yang cermat—serta pemahaman yang jujur akan batasan-batasannya. Dengan menjadikan panduan ini sebagai acuan lapangan Anda, Anda dapat memanfaatkan Schmidt Hammer dengan tingkat kepercayaan diri yang tinggi, memastikan setiap struktur yang Anda awasi memiliki kualitas dan keamanan yang terjamin.
Memiliki peralatan yang tepat dan terkalibrasi adalah langkah pertama menuju pengujian yang akurat. Sebagai supplier dan distributor alat ukur dan uji terkemuka, CV. Java Multi Mandiri mengkhususkan diri dalam melayani kebutuhan klien bisnis dan aplikasi industri. Kami memahami bahwa operasional perusahaan Anda bergantung pada data yang presisi. Kami menyediakan berbagai instrumen pengujian non-destruktif, termasuk Schmidt Hammer, untuk membantu perusahaan Anda mengoptimalkan proses kontrol kualitas dan memastikan kepatuhan terhadap standar. Untuk diskusikan kebutuhan perusahaan Anda akan peralatan pengujian beton, tim ahli kami siap membantu Anda menemukan solusi yang paling efektif.
Disclaimer: Hasil dari uji hammer beton adalah estimasi dan harus digunakan dengan pemahaman akan batasannya. Untuk penentuan kuat tekan beton yang definitif, pengujian destruktif seperti uji inti (core drill) tetap direkomendasikan.
Referensi
- Washington State Department of Transportation. (N.D.). WSDOT FOP for C 805: Rebound Hammer Determination of Compressive Strength of Hardened Concrete. WSDOT Manuals M 46-01. Retrieved from https://wsdot.wa.gov/publications/manuals/fulltext/m46-01/c805.pdf
- ACI Committee 437. (2019). ACI 437R-19: Strength Evaluation of Existing Concrete Buildings. American Concrete Institute. Retrieved from https://www.concrete.org/Portals/0/Files/PDF/Previews/437R-19_preview.pdf
- South Carolina Department of Transportation. (N.D.). Standard Method of Test for Determining the Rebound Number of Hardened Concrete (SCDOT Designation: SC-T-49). SCDOT. Retrieved from https://www.scdot.org/business/pdf/materials-research/testProcedure/concrete/SCT49.pdf
